1. 取樣

1.1 斷裂強(qiáng)力和斷裂伸長(zhǎng)率的取樣(GB/T 24218.3-2010 )

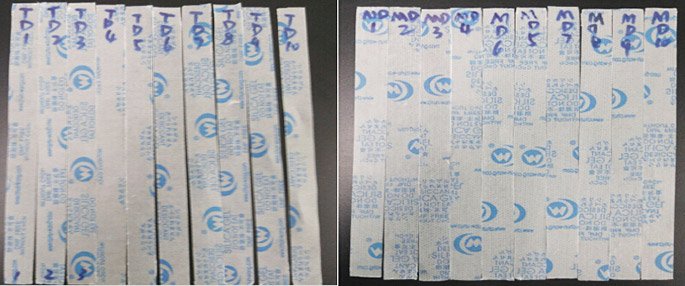

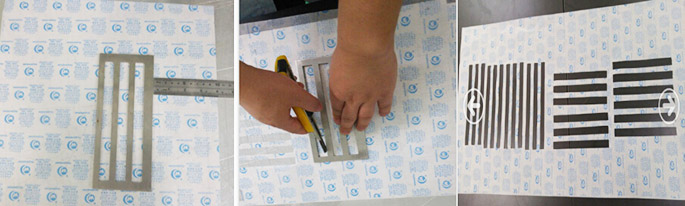

在全幅寬的硅膠干燥劑包材樣品上，分別沿樣品縱向和橫向各取10塊試樣，所裁的試樣離布邊至少100mm，均勻分布在縱向和橫向上。試樣寬度為15mm±0.1mm，長(zhǎng)度為175 mm。

1.2封合強(qiáng)度的取樣(QB/T 2358-1998)

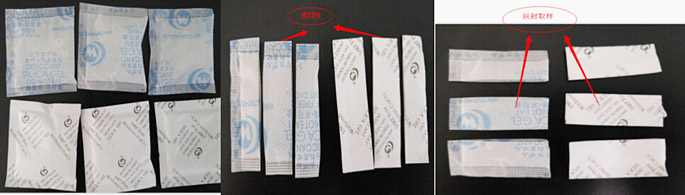

在成品硅膠干燥劑的側(cè)面、頂部和底部，與熱合部位成垂直方向上取樣，各自作為側(cè)面、頂部和底部的熱合試樣。試樣寬度為15mm±0.1mm。取試樣各5條。

2. 調(diào)濕(GB/T 6529-2008)

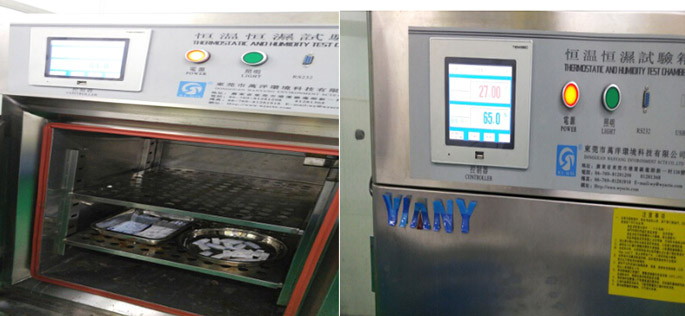

在恒溫恒濕箱設(shè)置為27℃，65%的相對(duì)濕度下放置2 h。

3. 測(cè)定

3.1 斷裂強(qiáng)力和斷裂伸長(zhǎng)率的測(cè)定(GB/T 24218.3-2010 )

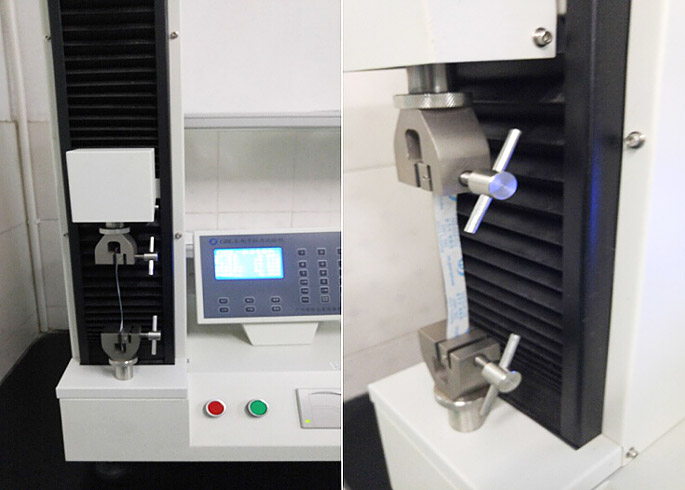

拉力測(cè)試儀，設(shè)定伸長(zhǎng)速度為100 mm/min，標(biāo)距為100mm，及包裝材料的厚度。選擇拉伸強(qiáng)度測(cè)試模式。按拉力測(cè)試的標(biāo)準(zhǔn)操作規(guī)程操作。剔除鉗口斷裂的試樣數(shù)據(jù)，保留5個(gè)有效數(shù)據(jù)。

3.2 封合強(qiáng)度的測(cè)定(QB/T 2358-1998)

拉力測(cè)試儀，設(shè)定伸長(zhǎng)速度為100 mm/min，標(biāo)距為50mm，及包裝材料的厚度。選擇封合強(qiáng)度測(cè)試模式。按拉力測(cè)試的標(biāo)準(zhǔn)操作規(guī)程操作。(圖省略)
